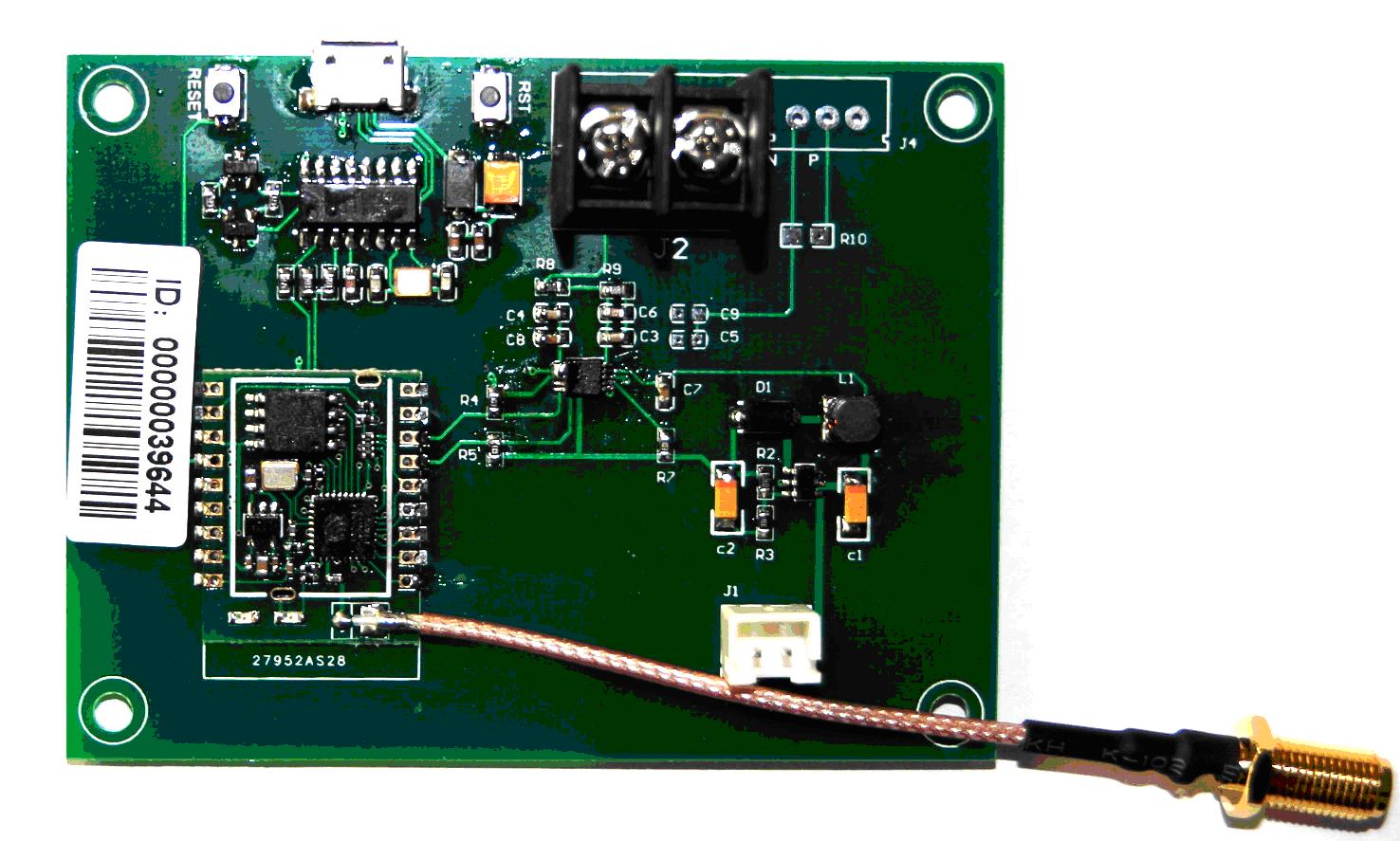

KB3077电池电压Wifi检测模块通过ADC接口采集被测电池电压与剩余电量，通过WiFi网络自动上传至采集服务器。模块采用周期性自动休眠方式以降低功耗。
模块功耗
下面参数是居于3.3V供电，工作环境温度为25°C并在天线被正确安装的情况下测得。
|
Pattern |
Minimum Value |
Typical Value |
Maximum Value |
Unit |
|
Transmit 802.11b, CCK 11Mbps, Pout=+17dBm |
|
170 |
|
mA |
|
Transmit 802.11g, OFDM 54Mbps, Pout=+15dBm |
|
140 |
|
mA |
|
Transmit 802.11n, MCS7, Pout=+13dBm |
|
120 |
|
mA |
|
Receive 802.11b, packet length1024, -80dBm |
|
50 |
|
mA |
|
Receive 802.11g, packet length1024, -70dBm |
|
56 |
|
mA |
|
Receive 802.11n, packet length1024, -65dBm |
|
56 |
|
mA |
|
Deep-Sleep |
|
20 |
|
uA |
|
Power Off |
|
5 |
|
uA |
|
|
|
|
|
|
|
网络支持 |
IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
|
WiFi传输速率 |
11n:MAX 150Mbps |
|
信道 |
可用信道1-14，实际使用时与热点信道一致 |
|
频率 |
2.4-2.484G |
|
发射功率 |
15-19DBM |
|
无线安全 |
WEP/TKIP/AES encryption |
|
WPA/WPA2 security mechanism |
|
|
串口转网络 |
|
|
网络协议 |
TCP/UDP |
|
串口波特率 |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600 |
|
电压测量 |
|
|
ADC 接口 |
16 位Sigma-Delta ADC，分辨率：0.5mV 测量范围： 0 -10000 mV |
|
电池测量 |
16 位Sigma-Delta ADC，分辨率：0.1mV 测量范围： 0 - 3300 mV |
详情请查看说明书：KB3077-VM 电池电压Wifi检测模块说明书
